Магнітоконтактний Датчик врізний ЭСМК-5

Магнітно-контактний сповіщувач ЭСМК-5, призначений для блокування дверних і інших конструктивних елементів будівель і споруд при відкриванні або зміщення з метою захисту від несанкціонованого проникнення людини, формування відповідного повідомлення на пульт центрального спостереження, що реагує на розмикання контактів сповіщувачів, включених в шлейф охоронної сигналізації.

1. Призначення.

1.1. Сповіщувач охоронний точковий магнітоконтактний ЭСМК-5

далі по тексту << Сповіщувач >>, призначений для спільної роботи з приймально-контрольними приладами, що реагують на розмикання контактів, які включені в шлейфи охоронної сигналізації, а також для роботи з пультами централізованого спостереження усередині приміщень.

1.2. Сповіщувач складається з контактного і задаючого пристроїв, виконаних в пластмасових корпусах.

1.3. Контактні і задають пристрої різних комплектів Сповіщувача однієї модифікації взаємозамінні.

2. Технічні характеристики

2.1 Технічні характеристики Сповіщувача показані в таблиці " table1.

Таблиця 1

3.1.Комплектність Сповіщувача показана в таблиці 2.

Таблиця 2

* Кількість визначається договором при замовленні

4. Пристрій і принцип роботи

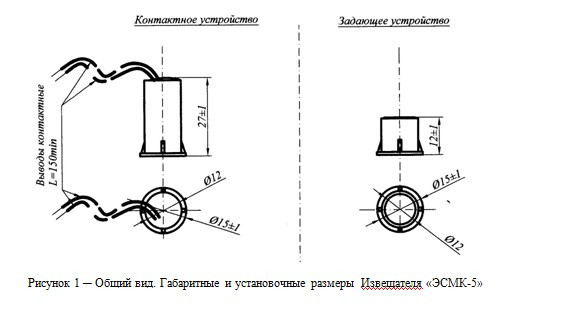

4.1. Конструктивно сповіщувач виконаний у вигляді контактного (магнітокеровані контакт) і задаючого (постійний магніт) пристроїв, вкладених у дві циліндричні коробочки-утримувачі з ударостійкого пластику і залиті епоксидним клеєм. Загальний вигляд, габаритні і настановні розміри представлені в Додатку на малюнку 1.

4.2. Робота Сповіщувача заснована на замиканні магнітних контактів геркона (контактний пристрій) при наближенні постійного магніту (задає пристрій).

5. Вказівки заходів безпеки

5.1. Сповіщувач не є ні джерелом небезпеки для людей, ні для захищаються матеріальних цінностей (у тому числі в аварійних ситуаціях).

5.2 . Конструкція і схемні рішення забезпечують його пожежну безпеку.

5.3 . Конструкція Сповіщувача відповідає загальним вимогам базопасности згідно з ГОСТ 12.2.003.

6.Розміщення і монтаж. Підготовка Сповіщувача до роботи.

6.1. Підготовка до монтажу, монтаж, наладка та експлуатація повинні відповідати вимогам ВБН Ст. 2.5-78.11.01, і забезпечуються замовником.

6.2. Сповіщувач призначений для експлуатації при температурі навколишнього повітря - від мінус 40 до 55°С.

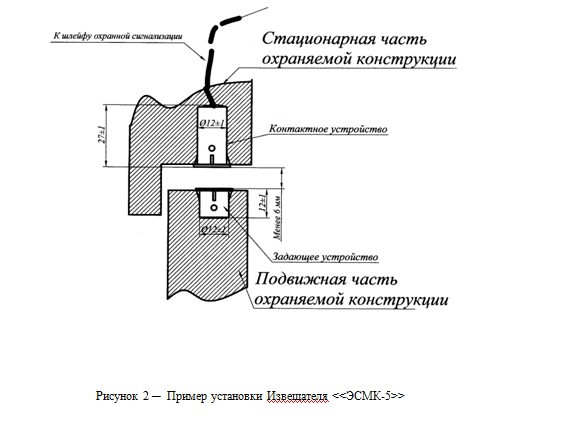

6.3. Закріпити контактна і задає пристрої один проти одного в закритій металевій конструкції, попередньо просвердливши в ній отвори див. Додаток малюнок 2.

6.4. Підключити контактний пристрій до шлейфу охоронної сигналізації та провести перевірку спрацювання на розрив при зміщенні задаючого пристрою.

7. Транспортування і зберігання

7.1 Транспортування приладів виробляти в упаковці підприємства-виготовлювача.

7.2. Сповіщувачі допускається транспортувати всіма видами закритих транспортних засобів, за винятком авіаційних, за умови дотримання правил перевезення вантажів, що діють на кожному виді транспорту.

7.3.Умови транспортування приладів в частині впливу механічних факторів– група N2 по ГОСТ 12997

7.4.Транспортирование приборов в части воздействия климатических факторов по условиям 5 по ГОСТ 15150 в диапазоне температур от минус 50 до 50°С и относительной влажности воздуха 95 % при температуре 35°С и защите от прямого воздействия атмосферных осадков, механических повреждений.

7.5. Хранение приборов в части воздействия климатических факторов по условиям 3 по ГОСТ 15150 в диапазоне температур от + 50 до минус 50°С и относительной влажности воздуха 95 % при температуре 35°С и защите от прямого воздействия атмосферных осадков, механических повреждений.

7.6. Під час вантажно-розвантажувальних робіт і транспортування, при зберіганні на складах ящики з приладами не повинні піддаватися різким ударам. Спосіб укладання і кріплення ящиків на транспортуюче засіб повинен виключати їх переміщення.
