Принцип роботи

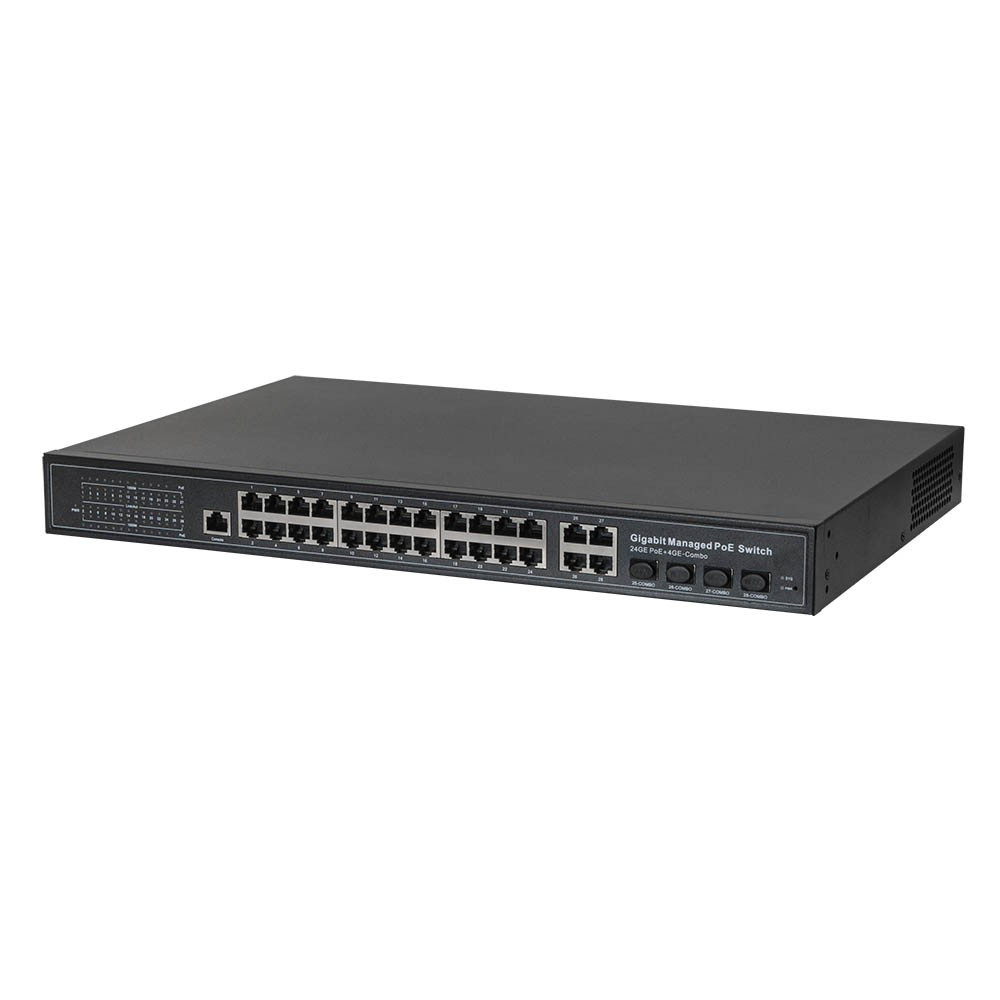

Керований PoE-комутатор HongRui HR901-AFGM-2444S призначений для побудови мереж передачі даних середнього і крупного масштабу. Завдяки підтримці технології PoE, комутатор є ідеальним рішенням при впровадженні систем IP-відеоспостереження в офісах, будинках, на підприємствах та інших об'єктах, дозволяючи підключити до 24-х встановлюються камер за допомогою того ж кабелю, по якому передається потік даних. Це дозволяє спростити процес інсталяції і заощадити на прокладання кабелів живлення.
Підтримка швидкого інтерфейсу 1000 Мбіт/с дозволяє працювати з камерами високої роздільної здатності та іншим обладнанням, яке пред'являє високі вимоги до пропускної здатності мережі.
Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.
Комутатор автоматично визначає підтримку PoE-технології і класу підключається пристрою, а також швидкість роботи пристрою по мережі. Комутатор має можливість використовувати функцію управління потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може спричинити падіння його пропускної здатності і перевантаження буферної пам'яті, із-за чого відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно стандарту IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом " зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі передбачає відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на приймаючий порт (при переповненні буфера на приймаючому порту). В напівдуплексному режимі здійснюється відправлення на передавальний порт сигналу колізії (імітація стану колізії), із-за чого передає порт на деякий час припиняє передачу, що розвантажує приймає порт.
Максимальна потужність, що видається одним портом PoE - 15,4 Вт або 30 Вт. Цього зазвичай достатньо для живлення навіть енергоємних PTZ камер або камер з потужною далекобійної підсвічуванням.
Комутатор призначений для мереж малого, середнього і великого масштабу, що потребують надійного і швидкісному рішення з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.
Комутатор обладнаний 4-ма портами SFP 10/100/1000 Мбіт для підключення оптоволоконного кабелю. Оптоволоконна лінія зв'язку володіє масою переваг: висока швидкість і дальність передачі даних, відсутність впливу електромагнітних завад на кабельну інфраструктуру, тривалий термін експлуатації, оскільки оптоволокно не подається корозії, на відміну від металу.
Можливість керування комутатором дає цілий ряд важливих переваг при розгортанні і експлуатації мережі. В першу чергу це просте розділення локальної мережі на окремі сегменти з використанням VLAN, можливість обмежити швидкості на портах, віддзеркалення і ізоляція портів, захист від утворення петель, придушення мережного шторму та ін. корисні функції, які дозволяють позбутися від великої кількості небажаного трафіку і знизити навантаження на мережу передачі даних, а також підвищити безпеку, обмежуючи доступ сторонніх пристроїв до певних подсетям.
Основні характеристики
Підтримка швидкого інтерфейсу 1000 Мбіт/с дозволяє працювати з камерами високої роздільної здатності та іншим обладнанням, яке пред'являє високі вимоги до пропускної здатності мережі.
Підключення до комутатора входять в мережу пристроїв здійснюється по кабелю типу "вита пара". Рекомендується використовувати Ethernet кабель категорії 5 і краще.
Комутатор автоматично визначає підтримку PoE-технології і класу підключається пристрою, а також швидкість роботи пристрою по мережі. Комутатор має можливість використовувати функцію управління потоком (Flow Control). Вона потрібна для регулювання передачі сигналів в залежності від пропускної здатності і навантаження мережевого порту. Велика концентрація трафіку на мережевому порту може спричинити падіння його пропускної здатності і перевантаження буферної пам'яті, із-за чого відбувається відкидання пакетів і втрата мережевих кадрів. Щоб цього не відбувалося, комутатор використовує управління потоком (Flow Control) згідно стандарту IEEE802.3x в дуплексному режимі (full duplex) і управління потоком методом " зворотного тиску (Back pressure) в напівдуплексному режимі (half duplex). Управління потоком в дуплексному режимі передбачає відправку сигналу паузи на передавальний порт, що дозволяє призупинити передачу при занадто великому навантаженні на приймаючий порт (при переповненні буфера на приймаючому порту). В напівдуплексному режимі здійснюється відправлення на передавальний порт сигналу колізії (імітація стану колізії), із-за чого передає порт на деякий час припиняє передачу, що розвантажує приймає порт.
Максимальна потужність, що видається одним портом PoE - 15,4 Вт або 30 Вт. Цього зазвичай достатньо для живлення навіть енергоємних PTZ камер або камер з потужною далекобійної підсвічуванням.
Комутатор призначений для мереж малого, середнього і великого масштабу, що потребують надійного і швидкісному рішення з автоматизованими функціями, впровадження якого не займе багато часу і не вимагає значних капіталовкладень.
Комутатор обладнаний 4-ма портами SFP 10/100/1000 Мбіт для підключення оптоволоконного кабелю. Оптоволоконна лінія зв'язку володіє масою переваг: висока швидкість і дальність передачі даних, відсутність впливу електромагнітних завад на кабельну інфраструктуру, тривалий термін експлуатації, оскільки оптоволокно не подається корозії, на відміну від металу.
Можливість керування комутатором дає цілий ряд важливих переваг при розгортанні і експлуатації мережі. В першу чергу це просте розділення локальної мережі на окремі сегменти з використанням VLAN, можливість обмежити швидкості на портах, віддзеркалення і ізоляція портів, захист від утворення петель, придушення мережного шторму та ін. корисні функції, які дозволяють позбутися від великої кількості небажаного трафіку і знизити навантаження на мережу передачі даних, а також підвищити безпеку, обмежуючи доступ сторонніх пристроїв до певних подсетям.
Основні характеристики
- 33 портів Ethernet;
- 24 порти з підтримкою РоЕ харчування Gigabit Ethernet (10/100/1000 Мбіт/с);
- 4 uplink порти Gigabit Ethernet (10/100/1000 Мбіт/с);
- 4 оптичних SFP Gigabit Ethernet (10/100/1000 Мбіт/с);
- 1 консольний порт RJ45 (стандарт передачі RS-232);
- Максимальна потужність PoE - 15,4 Вт або 30 Вт на один порт;
- Сумарний бюджет РоЕ - 400 Вт для всіх портів;
- Підтримує стандарт PoE IEEE 802.3 af/at;
- Автоматично визначає PoE-клас заживлюємо пристрої і швидкість підключення до мережі;
- Довжина кабелю підключається до мережевого обладнання - до 100 м;
- Підтримка управління потоком IEEE 802.3 x для повнодуплексного режиму і управління потоком методом " зворотного тиску (Back pressure) для напівдуплексного режиму;
- Рекомендований для створення швидкісних мереж для середнього і великого бізнесу;
- Функції управління;
- Просте налаштування через веб-інтерфейс в браузері з використанням консолі Telnet або SNMP V1/V2/V3;
- Процесор 500 МГц;
- Буферна пам'ять 4,1 МБ;
- Кількість запам'ятовуються МАС адрес - 8 тис.;
- Сумарна пропускна здатність 56 Гбіт/с;
- Підтримка до 4096 VLAN і стандарту 802.1 Q;
- Агрегація портів (до 8 груп, до 8 портів в групі);
- Захист від утворення петель;
- Можливість ізоляції портів;
- Управління обмеженням швидкості на портах;
- Управління багатоадресними розсилками, включаючи IGMP1/2/3, MLD1/2, підтримка реєстрації GMRP, менеджмент розсилок включаючи VLAN ;
- Відстеження DHCP (DHCP snooping) для підвищення безпеки ;
- Придушення мережевих штормів з використанням алгоритмів регулювання смуги пропускання і фільтрації;
- Управління пріоритетом обслуговування (QOS);
- Зручне управління з використанням веб-інтерфейсу, консолі ;
- Управління безпекою користувача портів на основі списку керування доступом (ACL) для IP-і MAC-адрес;
- Реалізовано алгоритм оптимізації енергоспоживання;
- Металевий захищений корпус;
- Розмір 1U, зручний для установки в монтажні стійки;
- Діапазон робочих температур від 0°C до + 50°C.
Характеристики
Основні | |
---|---|
Виробник | HongRui |
Користувацькі характеристики | |
Можливість віддаленого керування | керований |
Гарантія | 24 місяці |
Діапазон робочих температур | 0° ~ +50°C |
Інтерфейси | 10Base-T/100Base-TX/1000Base-T |
Кількість PoE-портів | 24 |
Робоча вологість | не більше 95% |
Швидкість передачі | 10/100/1000 Мбіт/с |
Стандарт PoE | 802.3 af/at |
Тип блоку живлення | вбудований |
Інформація для замовлення
- Ціна: 11 700 ₴
