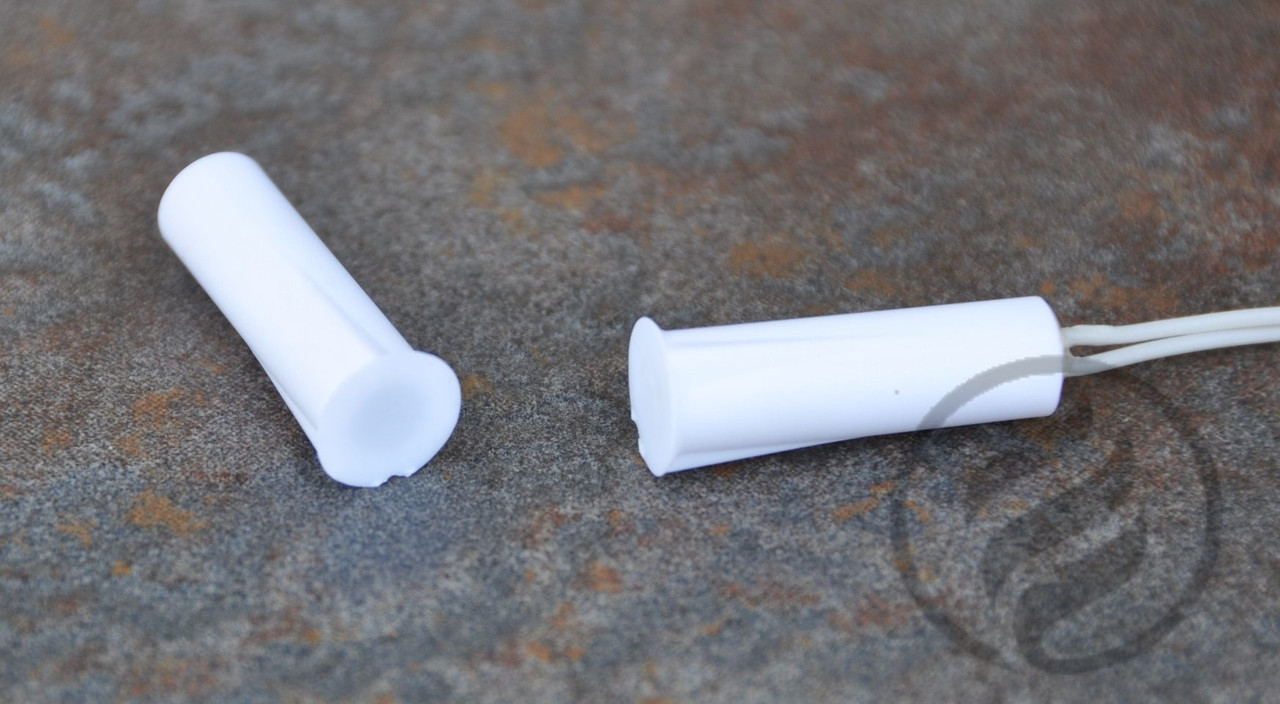

Магнітно-контактний сповіщувач ЭСМК-3, призначений для блокування дверних і інших конструктивних елементів будівель і споруд при відкриванні або зміщення з метою захисту від несанкціонованого проникнення людини, формування відповідного повідомлення на пульт центрального спостереження, що реагує на розмикання контактів сповіщувачів, включених в шлейф охоронної сигналізації.
1. Призначення.
1.1. Сповіщувач охоронний точковий магнітоконтактний ЭСМК-3
далі по тексту << Сповіщувач >>, призначений для спільної роботи з приймально-контрольними приладами, що реагують на розмикання контактів, які включені в шлейфи охоронної сигналізації, а також для роботи з пультами централізованого спостереження усередині приміщень.
1.2. Сповіщувач складається з контактного і задаючого пристроїв, виконаних в пластмасових корпусах.
1.3. Контактні і задають пристрої різних комплектів Сповіщувача однієї модифікації взаємозамінні.
2. Технічні характеристики
2.1 Технічні характеристики Сповіщувача показані в таблиці " table1.
Таблиця 1
Найменування параметра |
|
1. Максимальне значення величини постійного або змінного струму, що комутується контактами Сповіщувача, мА, не більше |
100 |
2. Мінімальне значення величини постійного або змінного струму, що комутується контактами Сповіщувача, мА, не менше |
0,1 |
3. Максимальне значення величини напруги постійного або змінного струму, що комутується контактами Сповіщувача, В, не більше |
60 |
4. Мінімальне значення величини напруги постійного або змінного струму, що комутується контактами Сповіщувача, В, не менше |
1 |
5. Вихідний опір контактів Сповіщувача: |
|
|
|
- в черговому режимі при замкнутих контактах (при струмі 100±10 мА), Ом, не більше |
0,15 |
|
- у режимі «Тривога» при розімкнутих контактах, кОм, не менше |
200 |
6. Максимальне число спрацьовувань Сповіщувача (при комутації постійного або змінного струму 100 мА та напрузі 30 В), раз, не менше |
2 000 000 |
||
7. Відстань (зазор) між контактним і задає пристроями Сповіщувача при взяття під охорону (спрацьовування контактів на замикання), мм, не менше |
10 |
||
8. Відстань (зазор) між контактним і задає пристроями Сповіщувача при переході в режим «Тривога» (спрацьовування контактів на розмикання), мм, не більше |
25 |
||
9. Діапазон робочих температур,ºС |
Від мінус 40 до+50 |
||
10. Маса, г, не більш |
|
||
|
Контактна пристрій |
5 |
|
Задає пристрій |
5 |
||
11. Габаритні розміри, мм, |
|
||
довжина |
Контактна пристрій |
28±1 |
|
Задає пристрій |
28±1 |
||
ширина |
Контактна пристрій |
12±1 |
|
Задає пристрій |
12±1 |
||
висота
|
Контактна пристрій |
6±0,5 |
|
Задає пристрій |
6±0,5 |
||
|
|
|
|
3. Комплектность
3.1.Комплектность Извещателя показана в таблице 2.
4. Устройство и принцип работы
4.1. Конструктивно извещатель выполнен в виде контактного (магнитоуправляемый контакт) и задающего (постоянный магнит) устройств, вложенных в две абсолютно одинаковые цилиндрические коробочки-держатели из ударопрочного пластика и залитые эпоксидным клеем. Общий вид, габаритные и установочные размеры представлены в Приложении на рисунке1.
4.2.Работа Извещателя основана на замыкании магнитных контактов геркона (контактное устройство) при приближении постоянного магнита (задающее устройство).
5. Указания мер безопасности
5.1. Извещатель не является источником ни опасности для людей, ни для защищаемых материальных ценностей (в том числе в аварийных ситуациях).
5.2 . Конструкция и схемные решения обеспечивают его пожарную безопасность.
5.3 . Конструкция Извещателя соответствует общим требованиям базопасности согласно ГОСТ 12.2.003.
6.Розміщення і монтаж. Підготовка Ивещателя до роботи.
6.1. Підготовка до монтажу, монтаж, наладка та експлуатація повинні відповідати вимогам ВБН Ст. 2.5-78.11.01 , і забезпечуються замовником.
6.2.Сповіщувач призначений для експлуатації при температурі навколишнього повітря - від мінус 40 до 55°С.
6.3.Закріпити контактна і задає пристрою шурупами саморізами з монтажного комплекту один проти одного на закритій конструкції див. Додаток малюнок 2.
6.4.Подключить контактное устройство к шлейфу охранной сигнализации и произвести проверку сработки на разрыв при смещении задающего устройства.
7. Транспортирование и хранении
7.1 Транспортирование приборов производить в упаковке предприятия-изготовителя
7.2. Извещатели допускается транспортировать всеми видами закрытых транспортных средств, за исключением авиационных, при условии соблюдения правил перевозки грузов, действующих на каждом виде транспорта.
7.3. Условия транспортирования приборов в части воздействия механических факторов– группа N2 по ГОСТ 12997
7.4. Транспортирование приборов в части воздействия климатических факторов по условиям 5 по ГОСТ 15150 в диапазоне температур от минус 50 до 50°С и относительной влажности воздуха 95 % при температуре 35°С и защите от прямого воздействия атмосферных осадков, механических повреждений
7.5. Хранение приборов в части воздействия климатических факторов по условиям 3 по ГОСТ 15150 в диапазоне температур от + 50 до минус 50°С и относительной влажности воздуха 95 % при температуре 35°С и защите от прямого воздействия атмосферных осадков, механических повреждений.
7.6. Во время погрузочно-разгрузочных работ и транспортирования, при хранении на складах ящики с приборами не должны подвергаться резким ударам. Способ укладки и крепления ящиков на транспортирующее средство должен исключать их перемещение.
7.7. Хранить и транспортировать приборы в упаковке в положении, определяемом знаком ВЕРХ по ГОСТ 14192.
Приложение

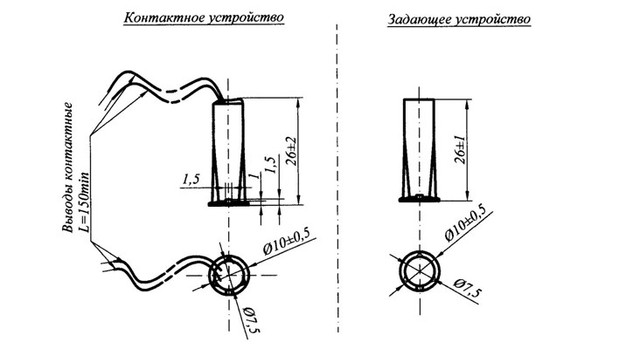

Рисунок 1 ─ Общий вид. габаритные и установочные Извещателя «ЭСМК-3»
Рисунок 2 ─ Пример установки Извещателя «ЭСМК-3»
Основні атрибути | |
---|---|
Виробник | Електрон |
Країна виробник | Україна |
Інтерфейс | Провідний |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -40 град. |
Напруга | 12 В |
Живлення | Мережа 12В |
Приведення в дію | Автоматичне |
Принцип роботи сповіщувача | Магнітоконтактний |
Тип сповіщувача | Точковий |
Користувацькі характеристики | |
Вага | 5 |
- Ціна: 54 ₴
