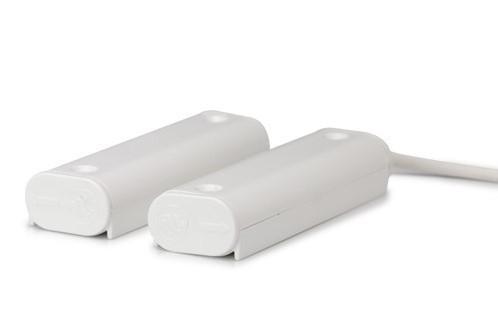

Датчик СМК-7ЭП застосовується як елемент охоронної сигналізації при спробі проникнення через двері і вікна. Підключається до будь-якого охоронного ППК двома проводами або в автономному режимі на сирену або додзвонитися на мобільний телефон господаря (GSM-дозвонщику). У разі спрацювання розмикає контакт. Не вимагає подачі живлення.
1. Призначення.
1.1.Сповіщувач охоронний точковий магнітоконтактний «ЭСМК-7»
далі по тексту << Сповіщувач >>, призначений для формування стану тривоги у разі проникнення або спроба проникнення шляхом розмикання герметизованих контактів, для прихованої установки блокування дверних і віконних прорізів, а також для блокування інших конструктивних елементів будівель і споруд на відкривання або зсув.
1.2.Сповіщувач складається з контактного і задаючого пристроїв, виконаних в корпусах з алюмінієвого профілю.
1.3.Контактні і задають пристрої різних комплектів Сповіщувачів однієї модифікації взаємозамінні.
2. Технічні характеристики
2.1 Технічні характеристики Сповіщувача показані в таблиці " table1.
Таблиця 1
Найменування параметра |
|
1. Максимальне значення величини постійного або змінного струму, що комутується контактами Сповіщувача, мА, не більше |
100 |
2. Мінімальне значення величини постійного або змінного струму, що комутується контактами Сповіщувача, мА, не менше |
0,1 |
3. Максимальне значення величини напруги постійного і змінного струму, що комутується контактами Сповіщувача, В, не більше |
60 |
4. Мінімальне значення величини напруги постійного або змінного струму, що комутується контактами Сповіщувача, В, не менше |
1 |
5. Вихідний опір контактів Сповіщувача: |
|
|
|
- в черговому режимі при замкнутих контактах (при струмі 100±10 мА), Ом, не більше |
0,15 |
|
- у режимі «Тривога» при розімкнутих контактах, кОм, не менше |
200 |
6. Максимальне число спрацьовувань Сповіщувача (при комутації постійного або змінного струму 100 мА та напрузі 30 В), раз, не менше |
2 000 000 |
||
7. Відстань (зазор) між контактним і задає пристроями сповіщувача при переході в черговий режим, при замиканні контактів, мм, не менше |
18 |
||
8. Відстань (зазор) між контактним і задає пристроями сповіщувача при переході в режим «Тривога», при розмиканні контактів, мм, не більше |
30 |
||
9. Діапазон робочих температур,ºС |
Від мінус 40 до+50 |
||
10. Маса, г, не більш |
|
||
|
Контактна пристрій |
40 |
|
Задає пристрій |
45 |
||
11. Габаритні розміри, мм, |
|
||
довжина |
Контактна пристрій |
73±2 |
|
Задає пристрій |
73±2 |
||
ширина |
Контактна пристрій |
24±1 |
|
Задає пристрій |
24±1 |
||
висота
|
Контактна пристрій |
15±1 |
|
Задає пристрій |
15±1 |
3. Комплектність
3.1.Комплектність Сповіщувача показана в таблиці 2.
4. Пристрій і принцип роботи
4.1. Конструктивно сповіщувач виконаний у вигляді контактного (магнітокеровані контакт) і задаючого (постійний магніт) пристроїв, вкладених у два абсолютно однакові алюмінієві корпуси і залиті епоксидним клеєм. Загальний вигляд, габаритні і настановні розміри представлені в Додатку на малюнку 1.
4.2.Робота Сповіщувача заснована на замиканні магнітних контактів геркона (контактний пристрій) при наближенні постійного магніту (задає пристрій).
5. Вказівки заходів безпеки
5.1. Сповіщувач не є ні джерелом небезпеки для людей, ні для захищаються матеріальних цінностей (у тому числі в аварійних ситуаціях).
5.2 . Конструкція і схемні рішення забезпечують його пожежну безпеку.
5.3 . Конструкція Сповіщувача відповідає загальним вимогам базопасности згідно з ГОСТ 12.2.003.
6.Розміщення і монтаж. Підготовка Сповіщувача до роботи.
6.1. Підготовка до монтажу, монтаж, наладка та експлуатація повинні відповідати вимогам ВБН Ст. 2.5-78.11.01, і забезпечуються замовником.
6.2. Сповіщувач призначений для експлуатації при температурі навколишнього повітря - від мінус 40 до 55 °С, поза приміщень під впливом умов зовнішнього середовища.
6.3. Сповіщувач призначений для установки на поверхні конструктивних металевих конструкцій.
6.4.Закріпити контактна і задає пристрою шурупами саморізами з монтажного комплекту один проти одного на закритій конструкції див. Додаток малюнок 2.
6.5.Підключити контактний пристрій до шлейфу охоронної сигналізації та провести перевірку спрацювання на розрив при зміщенні задаючого пристрою.
7. Транспортування і зберігання
7.1 Транспортування Сповіщувача виробляти в упаковці підприємства-виготовлювача.
7.2. Сповіщувач допускається транспортувати всіма видами закритих транспортних засобів, за винятком авіаційних, за умови дотримання правил перевезення вантажів, що діють на кожному виді транспорту.
7.3.Умови транспортування приладів в частині впливу механічних факторів– група N2 за ГОСТ 12997.
7.4.Транспортування Сповіщувача в частині впливу кліматичних факторів за умов 5 по ГОСТ 15150 в діапазоні температур від мінус 50 до 50°С і відносній вологості повітря 95 % при температурі 35°С і захисту від прямого впливу атмосферних опадів, механічних пошкоджень.
7.5.Зберігання Сповіщувача в частині впливу кліматичних факторів за умов 3 по ГОСТ 15150 в діапазоні температур від + 50 до мінус 50 °С і відносній вологості повітря 95 % при температурі 35°С і захисту від прямого впливу атмосферних опадів, механічних пошкоджень.
7.6.Під час вантажно-розвантажувальних робіт і транспортування, при зберіганні на складах ящики з Сповіщувачем не повинні піддаватися різким ударам. Спосіб укладання і кріплення ящиків на транспортуюче засіб повинен виключати їх переміщення.
7.7.Зберігати і транспортувати Сповіщувач в упаковці в положенні, що визначається знаком ВЕРХ по ГОСТ 14192.

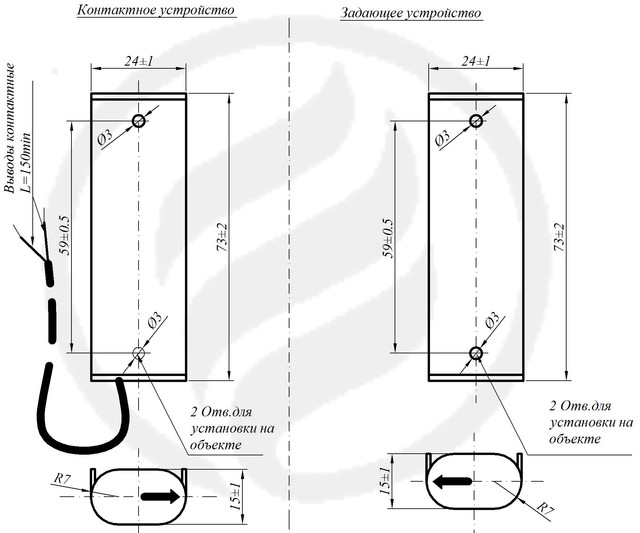

Малюнок 1 ─ Загальний вигляд. Габаритні і настановні розміри Сповіщувача «ЭСМК-7»

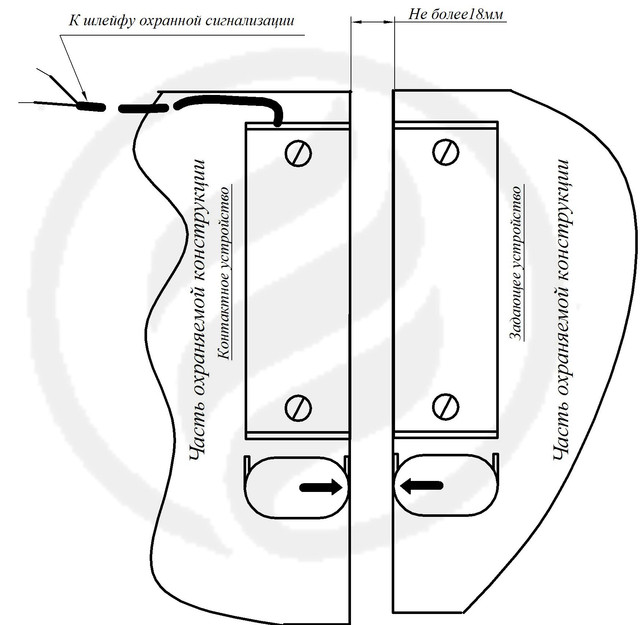

Малюнок 2 ─ Приклад установки Сповіщувача <<ЭСМК-7>>
Посилена конструкція, підходить для установки на металеві двері, ворота, ролети, люки, бойлерні, банкомати. Простий в установці і надійний в експлуатації.
Для зручності монтажу передбачений накладної металевий кронштейн (куточок) для ЭСМК-7ЭП.
Товар сертифікований.
Магнітоконтактний Датчик відкриття (геркон) |
на металеві поверхні |
Тип установки |
накладної |
Корпус |
пластиковий |
Черговий режим |
18 мм |
Режим тривоги |
25 мм |
Колір |
білий |
Основні атрибути | |
---|---|
Виробник | Електрон |
Країна виробник | Україна |
Інтерфейс | Провідний |
Приведення в дію | Автоматичне |
Принцип роботи сповіщувача | Магнітоконтактний |
Тип сповіщувача | Точковий |
- Ціна: 138 ₴
