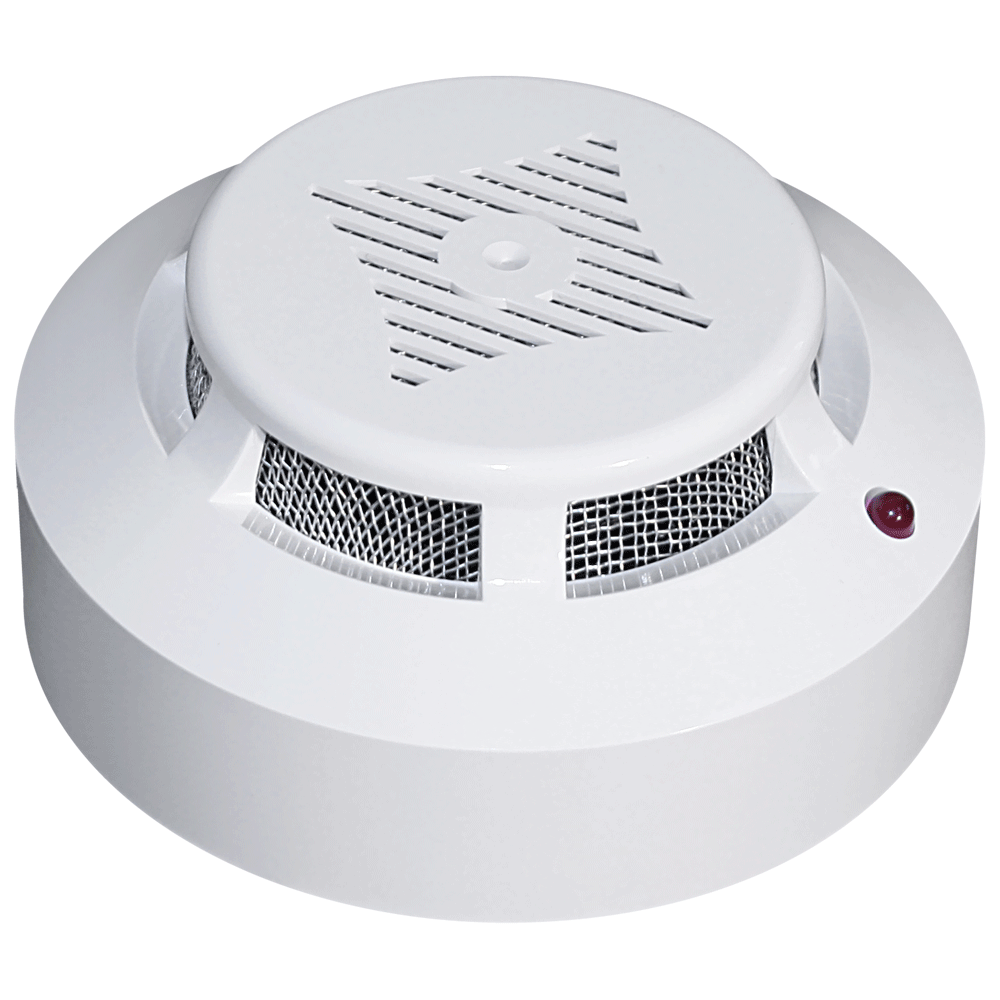

Сповіщувач диму СПД-3

Сповіщувач пожежний димовий оптичний точковий СПД-3 призначений для виявлення спалахів в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму і передачі сигналу «ПОЖЕЖА» на прилад приймально-контрольний.

Сповіщувач СПД-3 розрахований на безперервну цілодобову роботу з пожежними ППКП за постояннотоковому або знакозмінному двопровідному шлейфу пожежної сигналізації з номінальною напругою живлення шлейфу 12 або 24 Ст.
Для роботи сповіщувачів з ППКП за чотирипровідної схеми підключення застосовуються модулі узгодження шлейфів МУШ-1 ― МУШ-6М.

• 2-х дротове підключення до ППКП
• Індикація чергового режиму роботи і режиму «Пожежа»
• Висока стійкість до помилкових спрацьовувань
• Широкий діапазон напруги живлення
• Сумісність з різними ППКП
• Можливість монтажу як на стелі, так і на стіні
• Наявність декоративних кілець для монтажу на підвісних стелях
• Можливість підключення ВУОС

Індикація режиму «ПОЖЕЖА» залежить від типу шлейфу пожежної сигналізації (ШПС), до якого підключений сповіщувач. У постояннотоковом ШПС індикація здійснюється постійним свіченням червоного оптичного індикатора, а в знакопеременном ШПС – миготінням (зникненням світіння на час подачі зворотної напруги).

Сповіщувач забезпечує індикацію чергового режиму роботи короткочасними спалахами червоного оптичного індикатора.
Для встановлення сповіщувачів на підвісні стелі за окремим замовленням можуть поставлятися кільця декоративні До-4 або К7, а також модулі узгодження шлейфів МУШ-1 – МУШ-6М.

Пристрій і принцип роботи
Принцип роботи сповіщувача заснований на контролі оптичної щільності середовища.

Сповіщувач представляє собою конструкцію, що складається з власне сповіщувача і бази. Сповіщувач з'єднується з базою за допомогою чотирьох контактного з'єднувача. В пластмасовому корпусі сповіщувача розміщені оптична система, електронний блок обробки сигналів і управління індикацією стану.

За відсутності диму в чутливій області оптичної системи сповіщувач, підключений до ППКП, буде перебувати в черговому режимі роботи, про що свідчать періодичні короткочасні спалахи червоного оптичного індикатора.
При появі диму в чутливій області оптичної системи сповіщувача електронна схема, що формує сигнал «ПОЖЕЖА» стрибкоподібним зміною внутрішнього опору, що приводить до збільшення струму в ШПС. При підключенні сповіщувача в постояннотоковый ШПС, червоний оптичний індикатор в режимі «ПОЖЕЖА» світиться постійно. При підключенні сповіщувача в знакозмінний ШПС, червоний оптичний індикатор в режимі «ПОЖЕЖА» блимає. Частота мигання залежить від типу ППКП.

Повернення сповіщувачів в черговий режим (скидання) відбувається при відключенні живлення на час не менше 3 с і подальшого включення.

Розміщення і монтаж

При проектуванні розміщення та експлуатації сповіщувачів необхідно керуватися діючими відповідними нормами і вимогами.

Для розміщення сповіщувачів необхідно вибирати місця, в яких забезпечуються:
― мінімальні вібрації будівельних конструкцій;
― мінімальна освітленість;
― максимальне віддалення від джерел електромагнітних завад (електропроводка тощо), інфрачервоного випромінювання (теплові прилади);
― виключення попадання води на корпус і її затікання з боку бази;
― відсутність газів, парів і аерозолів, здатних викликати корозію.

Сповіщувачі з'єднуються зі шлейфом пожежної сигналізації за допомогою баз.

Бази Б100 кріпляться в місцях встановлення сповіщувачів з допомогою двох дюбелів 6.25 мм і двох самонарізних гвинтів 3.30 мм (гвинти і дюбеля в комплект поставки не входять).

Міжцентрова відстань між кріпильними отворами баз складає (70±0,2) мм

До одного гвинтовому з'єднанню бази Б100 можна підключити до трьох проводів з перерізом 0,5 мм2.

При проведенні ремонтних робіт повинна бути забезпечена захист сповіщувачів від попадання на них будівельних матеріалів (фарби, цементного пилу тощо). З цією метою, на кожний сповіщувач встановлюється захисний ковпак. Зняття захисного ковпака здійснюється перед введенням сповіщувача в експлуатацію.
