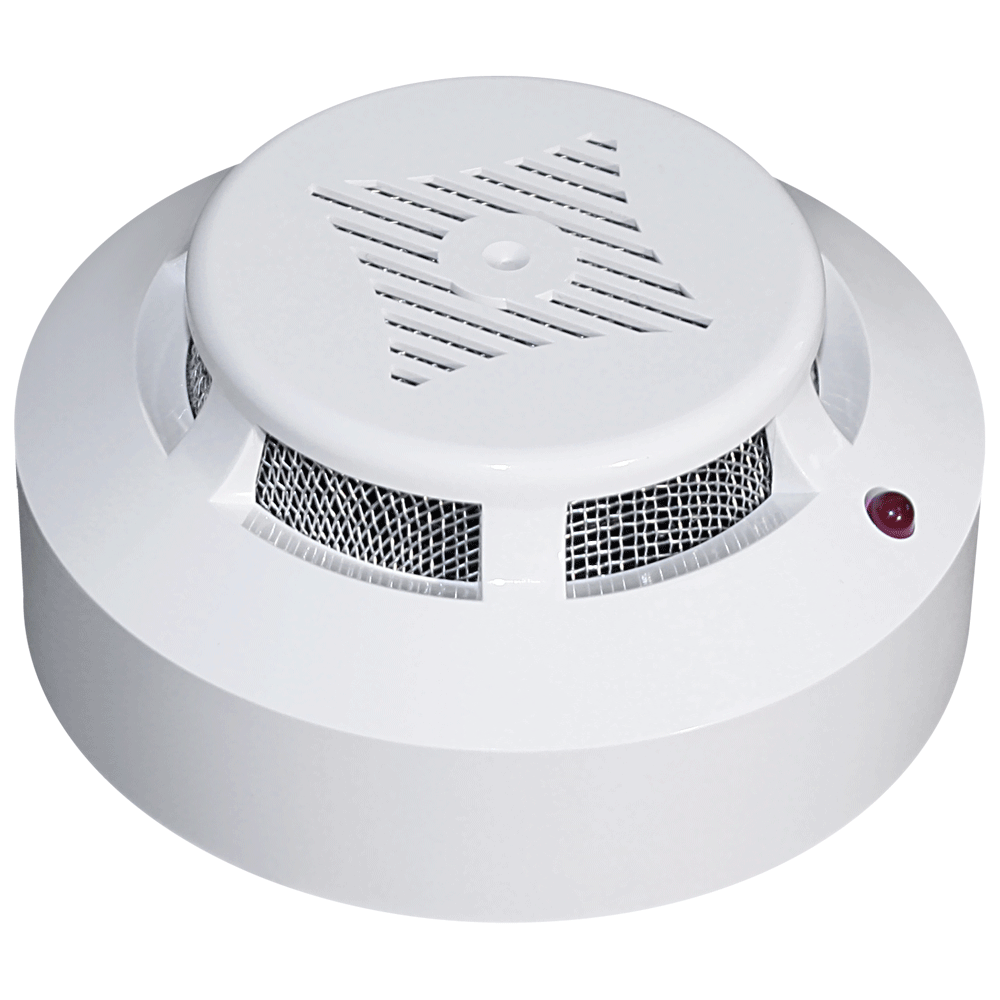

Сповіщувач диму СПД-3.2

Сповіщувач пожежний димовий оптичний точковий СПД-3.2 призначений для виявлення спалахів в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму і передачі сигналу «ПОЖЕЖА» на прилад приймально-контрольний.

Сповіщувач СПД-3.2 розрахований на безперервну цілодобову роботу з пожежними та охоронно-пожежними приладами.

Вихідний сигнал «ПОЖЕЖА» формується розмиканням контактів реле.

Сповіщувач застосовується в чотирипровідних шлейфах сигналізації з номінальною напругою живлення 12 Ст.

• Виявлення пожеж на ранній стадії
• Висока стійкість до помилкових спрацьовувань
• 4-х дротове підключення до ППКП
• Індикація чергового режиму і режиму «Пожежа»
• Сумісність з різними ППКП
• Можливість монтажу як на стелі, так і на стіні
• Наявність декоративних кілець для монтажу на підвісних стелях

Сповіщувач забезпечує індикацію чергового режиму роботи короткочасними спалахами червоного оптичного індикатора і індикацію режиму «ПОЖЕЖА» ― постійним свіченням червоного оптичного індикатора.

Бази сповіщувачів мають «розривні» контакти «3» ― «6», які спільно з «кінцевим Пристроєм для 4-х проводового ШС» формують сигнал «НЕСПРАВНІСТЬ» (Обрив) в шлейфі при вилученні сповіщувача з бази або відсутності напруги живлення в шлейф пожежної сигналізації (ШПС).

Пристрій і принцип роботи
Принцип роботи сповіщувача заснований на контролі оптичної щільності середовища.

Сповіщувач представляє собою конструкцію, що складається з власне сповіщувача і бази. Сповіщувач з'єднується з базою за допомогою чотирьох контактного з'єднувача. В пластмасовому корпусі сповіщувача розміщені оптична система, електронний блок обробки сигналів і управління індикацією стану.

За відсутності диму в чутливій області оптичної системи сповіщувач, підключений до ППКП, буде перебувати в черговому режимі роботи, про що свідчать періодичні спалахи червоного оптичного індикатора.
При появі диму в чутливій області оптичної системи, електронна схема, що формує сигнал «ПОЖЕЖА» розмиканням контактів реле, які змінюють стан ШПС. У режимі «ПОЖЕЖА» включається червоний оптичний індикатор.
Повернення сповіщувачів в черговий режим (скидання) відбувається при відключенні живлення на час не менше 3 с і подальшого включення.
Контакти «6» і «3», розташовані на базі, утворюють розмикальний контакт. При зніманні сповіщувача з бази формується сигнал «НЕСПРАВНІСТЬ».

Розміщення і монтаж

При проектуванні розміщення та експлуатації сповіщувачів необхідно керуватися діючими відповідними нормами і вимогами.

Для розміщення сповіщувачів необхідно вибирати місця, в яких забезпечуються:
― мінімальні вібрації будівельних конструкцій;
― мінімальна освітленість;
― максимальне віддалення від джерел електромагнітних завад (електропроводка тощо), інфрачервоного випромінювання (теплові прилади);
― виключення попадання води на корпус і її затікання з боку бази;
― відсутність газів, парів і аерозолів, здатних викликати корозію.

Сповіщувачі з'єднуються зі шлейфом пожежної сигналізації за допомогою баз.

Бази Б103-03 кріпляться в місцях встановлення сповіщувачів з допомогою двох дюбелів 6.25 мм і двох самонарізних гвинтів 3.30 мм (гвинти і дюбеля в комплект поставки не входять).

Міжцентрова відстань між кріпильними отворами баз складає (70±0,2) мм

До одного гвинтовому з'єднанню бази Б103-03 можна підключити до трьох проводів з перерізом 0,5 мм2.

При проведении ремонтных работ должна быть обеспечена защита извещателей от попадания на них строительных материалов (краски, цементной пыли и т.п.). С этой целью, на каждый извещатель устанавливается защитный колпак. Снятие защитного колпака осуществляется перед вводом извещателя в эксплуатацию.
