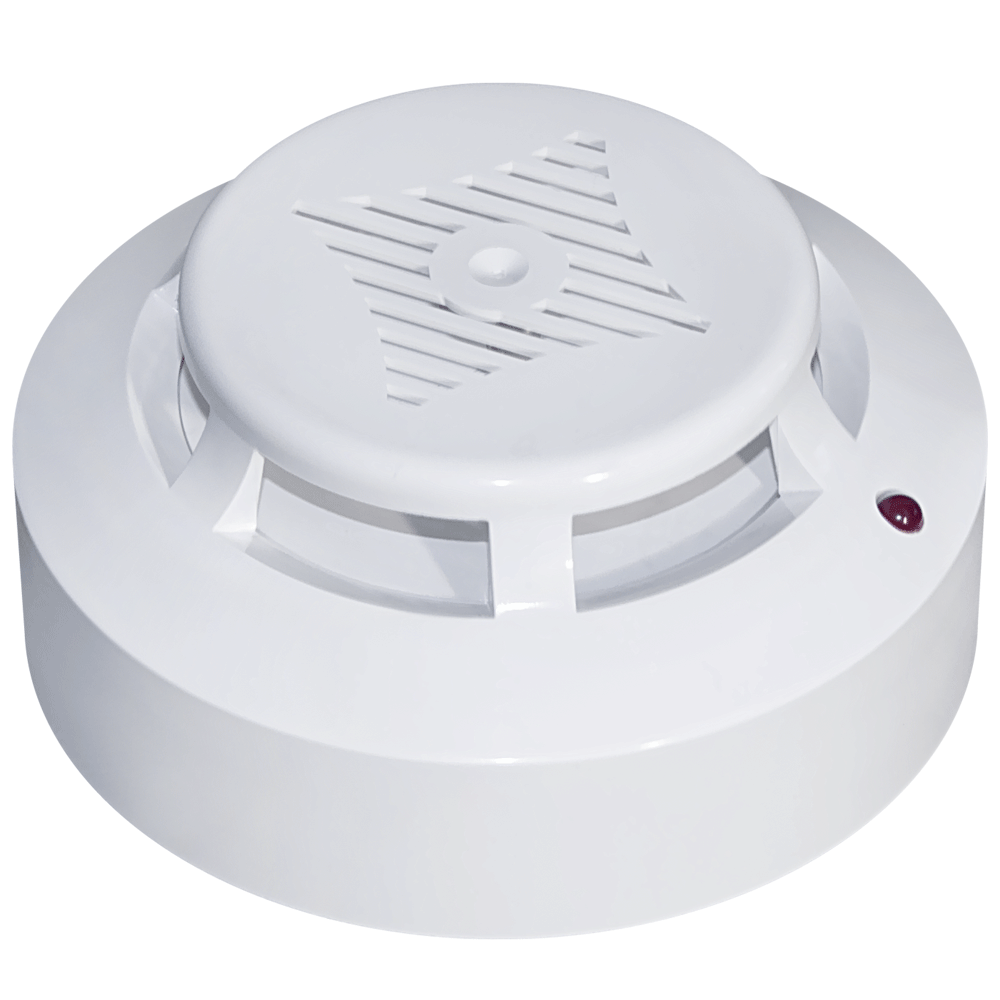

Датчик тепла СПТ-3Б

Сповіщувач пожежний тепловий СПТ-3Б (СПТ-3Б-НЗ, СПТ-3Б-НР) (максимально – диференціальний з індикацією чергового режиму і з дистанційним поверненням в початковий стан) призначений для контролю за перевищенням температури навколишнього середовища заданого значення в закритих приміщеннях різних будівель і споруд. При перевищенні порогового значення температури навколишнього середовища або швидкості наростання температури в приміщенні, що охороняється, сповіщувач формує сигнал «ПОЖЕЖА» на ППК.

Сповіщувач СПТ-3Б відображає режим «ПОЖЕЖА» постійним свіченням індикатора в постійно-токовом ШС або миготінням (зникненням світіння на час подачі зворотної напруги) в знакопеременном ШС. Сповіщувач забезпечує індикацію чергового режиму роботи короткочасними спалахами червоного оптичного індикатора.

Сповіщувач СПТ-3Б призначений для безперервної цілодобової роботи із ППК по двопровідному ШС з номінальною напругою живлення 24 в Сповіщувач СПТ-3Б-НЗ (СПТ-3Б-НР) призначений для безперервної цілодобової роботи із ППК по чотірьохпровідному ШС з номінальною напругою живлення 12 Ст. Для підключення сповіщувачів СПТ-3Б до ППК з чьотирьох схемою підключення сповіщувачів, застосовуються модулі узгодження шлейфів МУШ-3 - МУШ - 6М.

Вихідний сигнал «ПОЖЕЖА» в СПТ-3Б-НЗ формується розмиканням контактів реле. Вихідний сигнал «ПОЖЕЖА» в СПТ-3Б-НР формується замиканням контактів реле. Для контролю напруги живлення четырехпроводного ШС і встановлення кінцевого резистора може використовуватися пристрій кінцеве КК - 4, яка встановлюється в кінці ШС.

• Максимально-диференціальний (клас А2R)
• Діапазон статичної температури спрацьовування: від +54 до + 70 º c
• Індикація чергового режиму і режиму «Пожежа»
• Конструктивна сумісність дизайну з димовими сповіщувачами серії СПД
• 2-х і 4-х провідні виконання
• Можливість підключення ВУОС
• Возможность снятия с базы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон статической температуры срабатывания, °С от 54 до70

Ток потребления в дежурном режиме, мА, не более 0,20

Номинальное напряжение питания: - СПТ-3Б, В 24 - СПТ-3Б-НЗ, СПТ-3Б-НР, В 12

Диапазон питающих напряжений: - для СПТ-3Б, В от 9 до 30 - для СПТ-3Б-НЗ (СПТ-3Б-НР), В от 10 до 14

Ток потребления в режиме «ПОЖАР»: - для СПТ-3Б устанавливается внешним резистором в диапазоне значений, мА от 5 до 30 - для СПТ-3Б-НЗ (СПТ-3Б-НР), мА, не более 22

Внутреннее сопротивление для СПТ-3Б в режиме «ПОЖАР» при токе 20 мА, Ом, не более 500

Максимальный ток, коммутируемый контактами реле СПТ-3Б-НЗ (СПТ-3Б-НР), мА, не более 100

Максимальное напряжение, коммутируемое контактами реле СПТ-3Б-НЗ (СПТ-3Б-НР), В, не более 36

Сопротивление замкнутых контактов реле СПТ-3Б-НЗ (СПТ-3Б-НР), Ом, не более 5

Сопротивление разомкнутых контактов реле СПТ-3Б-НЗ (СПТ-3Б-НР), кОм, не менее 500

Дистанционный возврат извещателей в дежурный режим (сброс), с, не менее 3

Габаритные размеры, мм, не более ∅100×48

Масса, кг, не более 0,15

Средний срок службы, лет, не менее 10

Опір розімкнутих контактів «3» - «6» бази Б103-03 при знятому повідомлювачі з бази, кОм, не менше 200

Опір замкнутих контактів «3» - «6» бази Б103-03 при встановлені повідомлювачі в базу, Ом, не більше 5
